De quel équipement dispose une ligne de production de revêtement ?

De quel équipement dispose une ligne de production de revêtement ?

Un complet ligne de production de revêtement est construit à partir de quatre groupes d'équipements de base travaillant en séquence : un système de prétraitement qui nettoie et prépare la surface, un système de candidature qui applique le matériau de revêtement, un four de durcissement qui durcit la finition, et un système de transport et de contrôle qui déplace automatiquement les pièces à travers chaque étape. Au-delà de ces quatre groupes, la plupart des lignes comprennent également un système de récupération de poudre ou de peinture, une section de refroidissement, des équipements de ventilation et d'échappement et des points de contrôle qualité positionnés le long de la ligne.

Comprendre ce que chaque morceau de ligne de production de revêtement equipment En fait, plutôt que de traiter la ligne comme une simple boîte noire, il est beaucoup plus facile de planifier l'aménagement d'une installation, d'estimer le débit, le budget des services publics ou de résoudre un problème de qualité lorsqu'il apparaît à une étape spécifique plutôt qu'à une autre. Les sections ci-dessous détaillent chaque groupe d'équipements, ainsi que les facteurs pratiques qui affectent la façon dont une ligne doit être configurée.

Équipement de section de prétraitement

L’adhérence du revêtement dépend presque entièrement du degré de propreté et de préparation chimique de la surface avant que le matériau de revêtement ne la touche. C'est pourquoi la section de prétraitement est généralement la section physique la plus longue de la ligne, représentant souvent une part importante de la longueur totale de la ligne, même si elle ne produit à elle seule aucune finition visible.

• Réservoirs de dégraissage ou stations de pulvérisation qui éliminent l'huile, la poussière et les résidus de fabrication de la surface de la pièce avant le début de tout traitement chimique.
• Des stations de rinçage, souvent réalisées en plusieurs étapes avec de l'eau fraîche et recyclée, qui éliminent les résidus chimiques laissés par le dégraissage avant l'étape de traitement suivante.
• Réservoirs de revêtement de phosphatation ou de conversion qui créent une couche chimique améliorant à la fois la résistance à la corrosion et l'adhérence du revêtement, particulièrement importante pour les pièces exposées à des conditions extérieures ou humides après l'installation.
• Stations de rinçage de passivation ou de scellement, utilisées sur certaines lignes comme étape finale de prétraitement pour stabiliser davantage la couche de revêtement de conversion.
• Une étuve ou une section de séchage à lame d'air qui élimine l'humidité de surface avant que la pièce n'entre dans la zone d'application du revêtement, car l'humidité résiduelle à cette étape peut provoquer des défauts d'adhérence plus tard dans le processus.

Équipement d'application de revêtement

C'est l'étape que la plupart des gens imaginent lorsqu'ils pensent à une ligne de revêtement, mais l'équipement spécifique impliqué dépend fortement du type de matériau de revêtement utilisé et de la cohérence de la géométrie de la pièce d'une pièce à l'autre.

Demande de revêtement en poudre

Les lignes de revêtement en poudre utilisent des pistolets de pulvérisation électrostatiques qui chargent les particules de poudre afin qu'elles soient attirées vers la pièce mise à la terre, ainsi qu'une cabine de pulvérisation pour contenir la pulvérisation excessive et un système de récupération de poudre qui capture et recycle la poudre inutilisée pour la réutiliser. Les systèmes de récupération sont un facteur majeur dans le contrôle des coûts des matériaux, puisqu'un système bien entretenu peut récupérer une grande partie de la poudre pulvérisée en excès pour une nouvelle application plutôt que de la traiter comme un déchet.

Application de peinture liquide

Les lignes de revêtement liquide s'appuient plutôt sur des pistolets de pulvérisation ou des réservoirs de trempage, associés à une cabine de pulvérisation ventilée conçue pour gérer les vapeurs de solvant et les excès de pulvérisation en toute sécurité. Les conduites de liquides nécessitent généralement une capacité d'évacuation supplémentaire par rapport aux conduites de poudre, car les revêtements à base de solvants libèrent des composés volatils lors de l'application qui doivent être extraits et traités en toute sécurité.

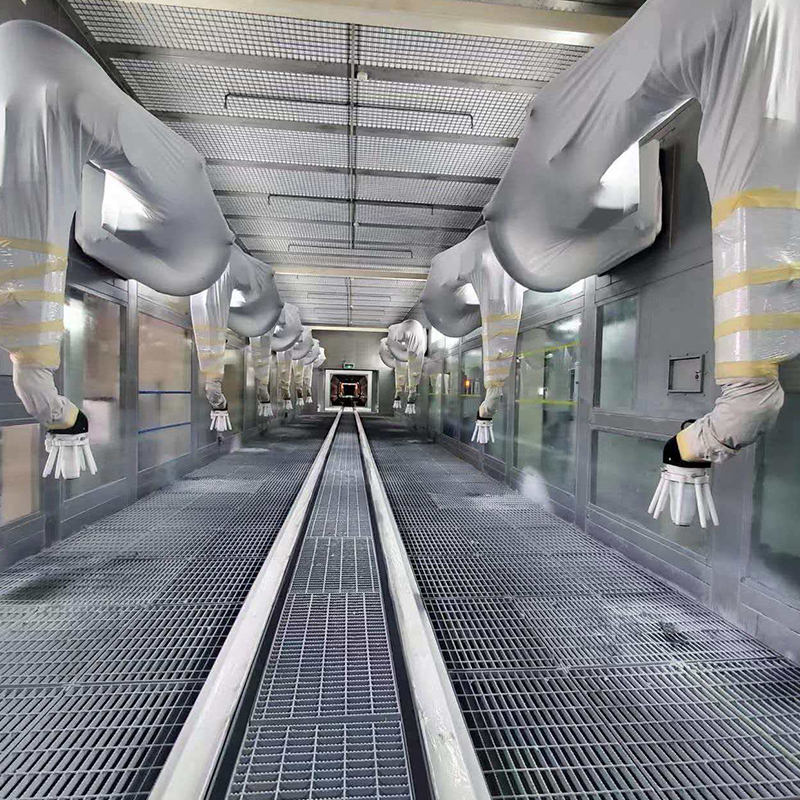

Réciprocateurs automatisés et systèmes de pulvérisation robotisés

De nombreuses lignes ajoutent un système de pistolet de pulvérisation alternatif qui déplace les pistolets verticalement ou horizontalement en synchronisation avec la vitesse du convoyeur, produisant une épaisseur de revêtement plus uniforme que la pulvérisation manuelle seule, en particulier sur les pièces aux formes cohérentes et répétées. Les opérations à plus grand volume ajoutent parfois des bras de pulvérisation robotisés programmés pour des géométries de pièces spécifiques, ce qui améliore la répétabilité mais nécessite plus de temps de configuration lorsque la conception des pièces change fréquemment.

Équipement de durcissement et de séchage

Une fois le matériau de revêtement appliqué, il doit être durci ou séché sous chaleur contrôlée pour former une finition durable et collée. Cette étape comprend généralement un four de durcissement de type tunnel avec des zones de température définies, car les revêtements en poudre nécessitent généralement des températures soutenues dans la plage de 180°C à 200°C pendant un temps de maintien défini pour réticuler et durcir complètement.

Les fours de polymérisation sont généralement chauffés par du gaz, des éléments électriques ou des panneaux infrarouges, et des lignes plus grandes divisent souvent le four en plusieurs zones afin que la température puisse être augmentée progressivement plutôt que d'être appliquée d'un seul coup, réduisant ainsi le risque de défauts de surface sur les substrats sensibles à la chaleur. La qualité de l'isolation du four et la conception du flux d'air affectent également de manière significative l'efficacité énergétique, car la perte de chaleur due à des panneaux de four mal scellés constitue l'un des coûts d'exploitation permanents les plus importants sur une ligne de revêtement.

Certaines lignes ajoutent une zone de désolvatation entre l'application et le durcissement, permettant aux revêtements à base de solvant de s'évaporer partiellement avant d'entrer dans le four, ce qui réduit le risque de bulles de surface causées par la vapeur de solvant emprisonnée qui se dilate sous l'effet de la chaleur.

Équipement de transport et de contrôle de ligne

A ligne de production de revêtement ne fonctionne que comme un processus continu en raison de ses systèmes de transport et de contrôle, qui coordonnent tous les autres équipements le long de la ligne.

1. 1. Systèmes de convoyeurs aériens qui transportent les pièces tout au long du prétraitement, de l'application et du durcissement à une vitesse constante et programmable, en gardant chaque étape synchronisée.
2. 2. Luminaires suspendus ou crochets conçu pour la géométrie spécifique de la pièce à revêtir, ce qui affecte directement la couverture du revêtement, le drainage des produits chimiques de prétraitement et la cohérence globale.
3. 3. Panneaux de contrôle PLC qui gèrent la vitesse du convoyeur, les zones de température du four et la synchronisation des équipements de pulvérisation à partir d'une interface centrale, souvent avec enregistrement des données pour la traçabilité de la qualité.
4. 4. Sections de refroidissement positionné après le four de durcissement pour amener les pièces finies à une température de manipulation sûre avant le déchargement, protégeant à la fois la finition et les opérateurs manipulant les pièces.
5. 5. Stations de chargement et de déchargement , qui peut être manuelle ou automatisée en fonction du volume de production, où les pièces sont suspendues avant le prétraitement et retirées après refroidissement.

Systèmes de support qui maintiennent une ligne de revêtement en fonctionnement

Au-delà des quatre étapes principales du processus, plusieurs systèmes de support sont nécessaires pour qu'une ligne de production de revêtement fonctionne en toute sécurité et de manière cohérente sur de longues périodes de production.

• Systèmes d'échappement et de ventilation qui éliminent les fumées, les particules pulvérisées et la chaleur des cabines fermées et des zones de four.
• Équipement de traitement des eaux usées pour les lignes utilisant des réservoirs de prétraitement humides, car les eaux de rinçage et les produits chimiques usés nécessitent généralement un traitement avant leur rejet.
• Systèmes à air comprimé alimentant les pistolets de pulvérisation, les composants de convoyeurs pneumatiques et les sections de séchage à couteaux pneumatiques.
• Postes d'inspection qualité, qui peuvent inclure des jauges d'épaisseur de revêtement et des points d'inspection visuelle positionnés après durcissement.

Aperçu des équipements de la ligne de production de revêtement

Le tableau ci-dessous résume les principaux groupes d'équipements trouvés sur une ligne de production de revêtement typique et le rôle spécifique que chacun joue.

Facteurs à prendre en compte lors de la sélection de l'équipement de la chaîne de production de revêtement

Toutes les installations n'ont pas besoin de la même configuration d'équipement de ligne de production de revêtement, car la taille des pièces, le volume de production et le type de revêtement déterminent tous la bonne configuration. La sélection d'équipements sans tenir compte de ces variables entraîne souvent des goulots d'étranglement à un stade donné, tandis que d'autres tronçons de la ligne restent sous-utilisés.

• Adaptez la vitesse du convoyeur et la longueur du four au volume de production quotidien réel plutôt qu'à la vitesse disponible la plus élevée, car un système surdimensionné augmente la consommation d'énergie sans améliorer le rendement.
• Confirmez que la taille du réservoir de prétraitement correspond à la plus grande dimension de la pièce que la ligne doit traiter, y compris l'espace de suspension pour les fixations et les tours du convoyeur.
• Choisissez un système de récupération de poudre adapté aux types de poudre spécifiques utilisés, car l'efficacité de la récupération varie en fonction de la taille des particules et de la composition du matériau.
• Examinez la flexibilité du contrôle de la zone du four si la ligne doit traiter des pièces fabriquées à partir de différents matériaux de substrat avec une sensibilité thermique différente.
• Planifiez la capacité d'évacuation et de ventilation en fonction de la chimie de revêtement spécifique utilisée, car les systèmes à base de solvants liquides nécessitent généralement des débits d'air plus élevés que les cabines de revêtement en poudre.
• Tenez compte de la croissance future de la production lors du dimensionnement de la longueur du convoyeur et des stations de chargement, car la modernisation ultérieure d'une ligne pour une capacité plus élevée est généralement plus perturbatrice que la planification d'une capacité adéquate dès le départ.
