Le rôle d’un filtre de boîte anti-peinture en carton dans les cabines de pulvérisation à sec

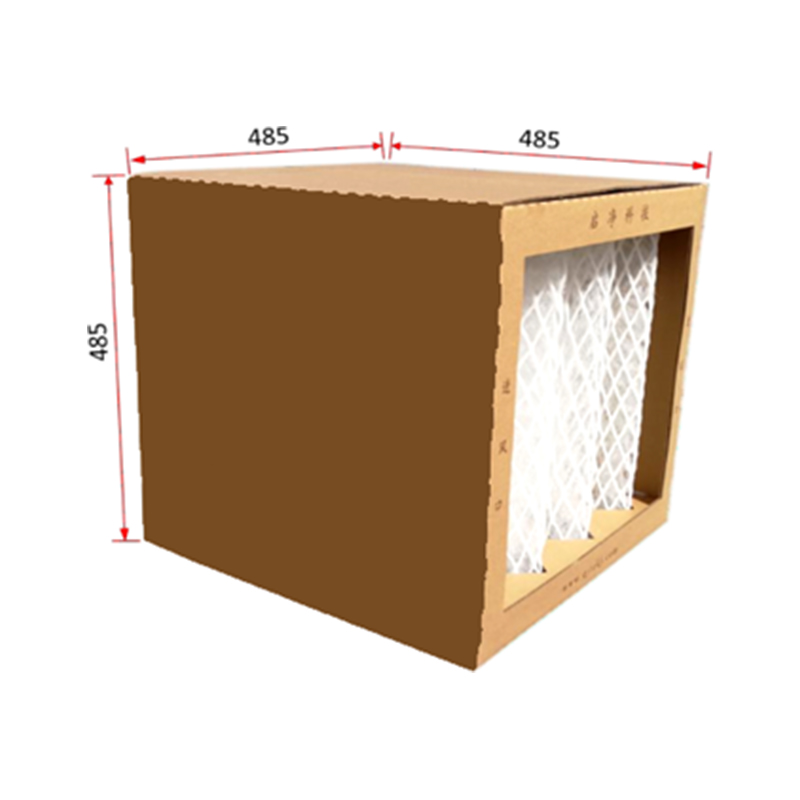

Les cabines de pulvérisation à sec s'appuient sur une capture efficace des excès de pulvérisation pour garder les conduits d'échappement, les ventilateurs et les équipements en aval exempts d'accumulation de peinture. Un Filtre de boîte de protection de peinture en carton pour cabine de pulvérisation sèche est une unité de filtration jetable en carton ondulé conçue pour piéger les particules de peinture lorsque l'air est aspiré de la cabine. Ses déflecteurs internes en accordéon créent de multiples voies d'air, forçant le surplus de pulvérisation à entrer en collision avec les surfaces en carton où il adhère, plutôt que de passer dans le système d'échappement.
Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd., située à Yancheng, Jiangsu, Chine, s'étend sur 35 000 mètres carrés avec un capital social de 58 millions de yuans. S'appuyant sur plus de 40 ans d'expérience dans les cabines de peinture par pulvérisation et de cuisson de carrosserie automobile et les cabines de peinture et de cuisson, la société fournit des consommables de filtration conçus pour gérer les volumes élevés de surpulvérisation typiques des opérations de revêtement par pulvérisation à sec.
Le processus de filtration repose sur une combinaison d’impact et de flux d’air directionnel plutôt que sur un média fibreux dense.
1. Redirection aérienne
L'air chargé de peinture entrant dans le filtre à caisson est forcé à travers un canal interne en zigzag formé de couches de carton pliées, changeant de direction plusieurs fois à mesure qu'il se déplace vers l'ouverture d'échappement.
2. Impact de particules
Étant donné que les particules de peinture ont plus d'inertie que les molécules d'air, elles ne peuvent pas suivre les virages serrés du canal et, au contraire, heurtent et collent à la surface du carton, s'accumulant progressivement sous forme de résidus solides.
3. Sortie d'air pur
Une fois les particules éliminées, le flux d'air nettoyé sort du filtre à caisson et continue vers le ventilateur d'extraction de la cabine, contribuant ainsi à maintenir débit d'air d'extraction stable tout au long du cycle de pulvérisation.
Comparaison des configurations de filtre de boîte
Les filtres à boîte anti-peinture en carton sont généralement proposés dans différentes profondeurs et différents nombres de déflecteurs, ce qui affecte l'efficacité de capture et la durée de vie. Le tableau ci-dessous résume les configurations courantes :
| Profondeur de la boîte | Configuration du déflecteur | Utilisation suggérée |
| 300 millimètres | Déflecteur à un étage | Pulvérisation de retouche légère |
| 450 millimètres | Déflecteur à deux étages | Cabines de pulvérisation à sec standards |
| 600 millimètres | Déflecteur à plusieurs étages | Lignes de pulvérisation de carrosserie automobile à grand volume |
Tableau : Configurations de filtres de boîte anti-peinture en carton par profondeur et application
Les boîtes plus profondes avec plus d'étages de déflecteurs offrent généralement des taux de capture de particules plus élevés mais introduisent également une plus grande résistance au flux d'air, la configuration doit donc correspondre à la capacité du ventilateur de la cabine.
- Fournit capture fiable des surpulvérisations sans nécessiter de systèmes de traitement d’eau ou de produits chimiques
- La conception jetable simplifie l'élimination en permettant de retirer et de remplacer l'ensemble de l'unité saturée.
- La construction en carton léger facilite la manipulation et l'installation pour le personnel de maintenance

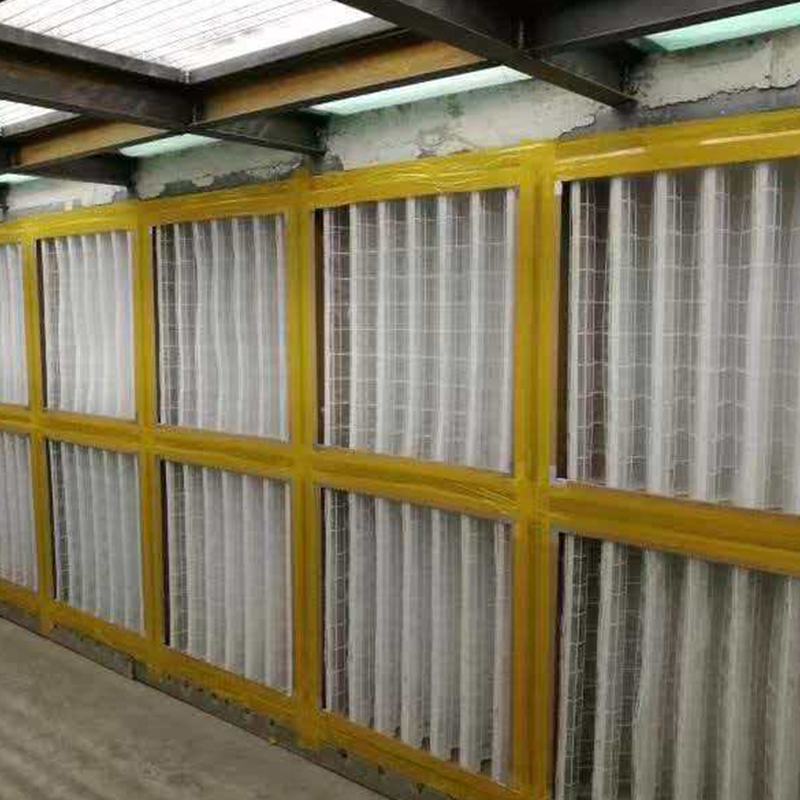

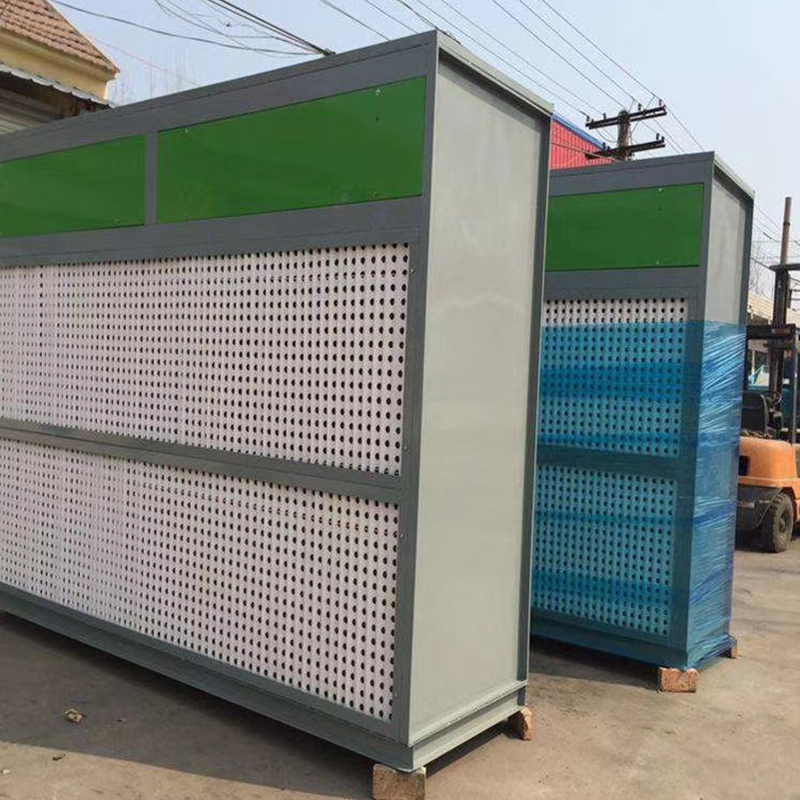

- Compatible avec une large gamme de configurations de parois d'échappement de cabines de pulvérisation à sec
Meilleures pratiques d'installation et de remplacement
Une orientation d'installation correcte et un remplacement rapide sont essentiels au maintien de performances constantes de la cabine.
- Installez le filtre à caisson avec les flèches de flux d'air orientées dans la bonne direction, en fonction du débit d'échappement de la cabine.
- Assurez-vous que les bords sont bien scellés contre la paroi d'échappement pour empêcher l'air non filtré de contourner le filtre.
- Remplacez le filtre une fois que l'accumulation de peinture bloque visiblement les canaux de circulation d'air ou que les lectures de pression de la cabine chutent sensiblement.
Foire aux questions
Q1 : Combien de temps dure généralement un filtre de boîte anti-peinture en carton ?
La durée de vie dépend du volume de pulvérisation quotidien et du type de peinture, mais un remplacement est généralement nécessaire une fois que les canaux en carton sont visiblement obstrués par une pulvérisation séchée.
Q2 : Ce filtre en boîte peut-il être utilisé avec de la peinture en poudre et liquide ?
Il est principalement conçu pour les cabines de pulvérisation à sec utilisant des peintures liquides ou à base de solvants, où les particules de pulvérisation restent suffisamment collantes pour adhérer aux déflecteurs en carton.
Q3 : Le filtre en caisson affecte-t-il les performances du ventilateur d’extraction ?
Un filtre en caisson correctement dimensionné et installé ne devrait pas réduire de manière significative le débit d'air évacué, mais un filtre obstrué ou surdimensionné peut augmenter la résistance et fatiguer le moteur du ventilateur.
